选购影像测量仪之前，你需要了解这四种核心结构

在现代精密制造与质量检测领域，影像测量仪已成为不可或缺的测量工具。它通过光学成像与数字图像处理技术，实现对工件二维及三维尺寸的非接触式高精度测量。然而，面对不同尺寸、不同重量、不同精度要求的工件，单一的机型结构无法满足所有需求。因此，影像测量仪根据机械结构形式演化出了多种类型，其中龙门型、桌面型、悬臂型与卧式是最为常见的四种。了解它们各自的结构特点、性能优劣及适用场景，有助于用户在选购设备时做出科学决策。

一、桌面型影像测量仪：紧凑灵活的基础之选

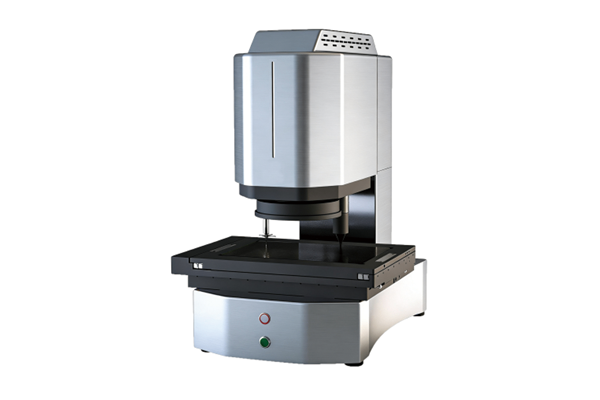

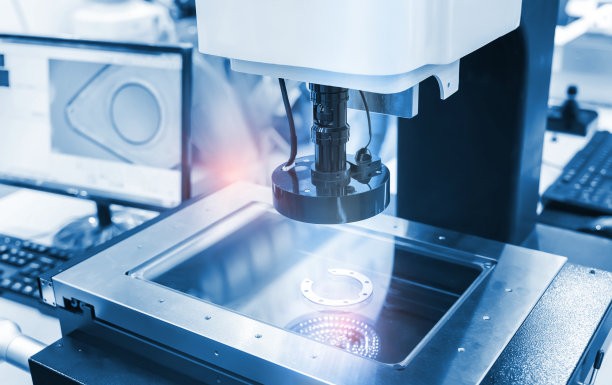

桌面型影像测量仪，顾名思义，是整机可放置于实验台或办公桌面上的小型测量设备。其典型特征在于整体尺寸紧凑，通常占地面积不超过0.5平方米，重量在50至150千克之间，便于移动和安置。这类仪器的XYZ轴测量行程相对较小，主要适用于小型精密零部件的批量检测，如手机摄像头镜片、微型齿轮、精密冲压件、PCB贴片元件等。

桌面型影像测量仪通常采用高精度花岗岩底座和立柱，以保证基础稳定性。其运动平台多由精密直线导轨和滚珠丝杆驱动，配合光学系统实现微米级定位。由于结构紧凑，桌面型仪器的动态响应速度较快，适合高频次测量任务。然而，受限于基座质量和整体刚性，桌面型对于大尺寸或重型工件的承载能力有限。在精度层面，桌面型影像测量仪在中小测量范围内可以达到很高的水平，但与大型龙门机型相比，其长期稳定性受温度波动影响相对敏感。桌面型因其性价比高、操作简便，成为实验室、高校教学及中小企业的首选入门机型。

 二、龙门型影像测量仪：大尺寸测量的刚性标杆

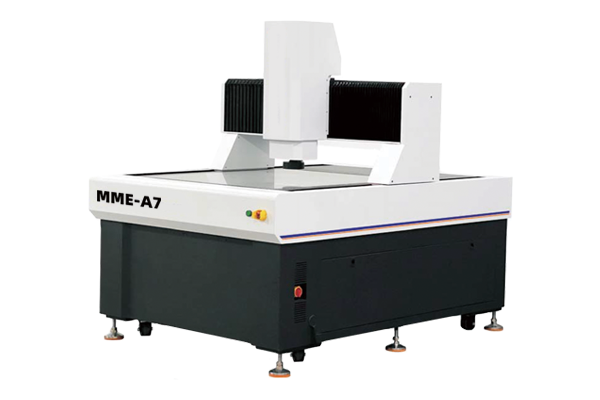

龙门型影像测量仪因其外观类似门式起重机而得名，是大型、重型工件精密测量的主力机型。其显著结构特征是：X轴横梁架设在两个高立柱之上形成“龙门”，Y轴导轨铺设在花岗岩基座两侧，承载工件的移动平台沿Y轴运动，而安装有相机和镜头的Z轴及光学系统则沿X轴横梁横向移动。这种结构将运动系统与承载系统分离，工件平台仅需沿Y轴直线运动，而重量较大的光学系统则沿X轴悬臂移动，但龙门结构使得X轴两侧都有支撑，从而大幅提升了横梁的刚性和抗弯能力。

龙门型影像测量仪的最大优势在于能够容纳超大尺寸工件，常见的测量行程可达1000mm×1200mm×200mm甚至更大。由于采用了厚实的花岗岩基座和双立柱支撑结构，整机稳定性极佳，对外界振动和温度变化的抵抗能力强，因此能够在较长时间内保持高精度，适合对平面度、直线度、垂直度等几何公差要求严苛的大型零件，如液晶面板背板、大型模具、新能源汽车电池托盘、航空结构件等。龙门型影像测量仪的精度通常可达到微米级以内，部分高端机型配合激光测头还可实现三维轮廓扫描。其缺点是占地面积大、重量超过一吨，需要专门的地基和恒温环境，且价格高昂。这类设备多部署于大型制造企业的计量室或第三方检测机构。

 三、悬臂型影像测量仪：灵活性与大视野的折中方案

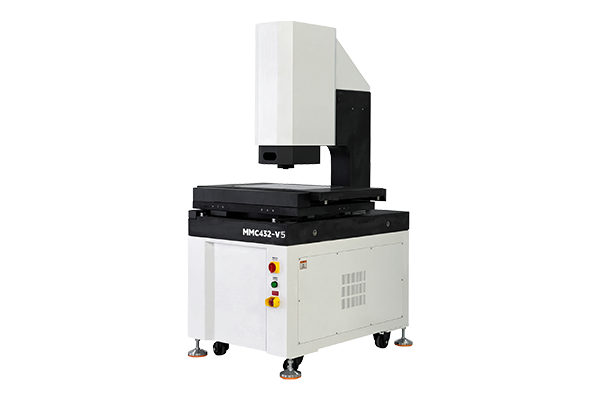

悬臂型影像测量仪在结构上介于桌面型和龙门型之间。整体外形类似一个悬臂，工件平台位于悬臂下方。与龙门型不同的是，悬臂型取消了远端的第二个立柱，从而为大型或不规则工件的上下料提供了极大的操作便利性，操作人员可以从三个方向接近工件平台。

悬臂型影像测量仪适用于中等尺寸的工件，如汽车中控台面板、注塑件、精密铸造壳体等。由于缺少第二立柱的支撑，悬臂型在X轴移动至远端时，横梁会产生微小的下挠变形，这对高精度测量是不利因素。因此，悬臂型通常采用轻质高强度材料制造横梁，并配合有限元优化设计和动态补偿算法来减少变形误差。其绝对精度一般低于同规格的龙门型，但高于同尺寸的手动桌面型。悬臂型的优势在于兼顾了较大测量范围和较高的上下料灵活性，且成本低于龙门型，因此广泛存在于模具加工车间和汽车零部件生产线的线旁检测环节。

 四、卧式影像测量仪：细长轴类零件的专用利器

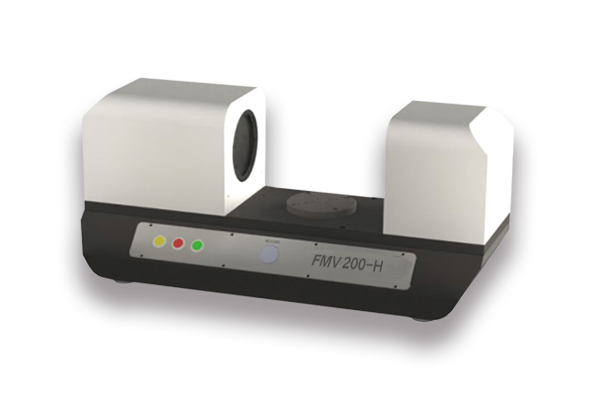

卧式影像测量仪与前三种立式结构截然不同。其核心特点是光学系统的光轴方向为水平布置，工件沿水平方向放置或传送。典型结构包括一个水平的基座，一端安装有高分辨率的远心镜头和相机，中间位置放置工件载台。测量时，相机从侧面水平拍摄工件轮廓或表面特征。这种设计特别适合测量细长轴类、管类、圆柱状以及不易垂直放置的工件，例如电机转轴、医用导丝、挤塑型材、螺纹规等。

在精度方面，卧式影像测量仪可实现±2.5μm以内的精度。此外，卧式机型也非常适合测量透明管状物、密封圈厚度以及软质材料的轮廓。由于结构相对专用化，卧式影像测量仪的通用性不及立式机型，但在特定行业（如医疗器械、紧固件、线材加工）中，它是不可替代的高效检测工具。

 五、不同类型的选择考量与未来趋势

在实际选型中，用户需综合考量工件尺寸、质量、测量精度要求、生产批量以及现场环境等多个因素。对于小型精密件，桌面型是经济高效的选择；对于大型重型工件，龙门型提供最高的刚性和精度保证；当需要在测量灵活性和大尺寸范围之间取得平衡时，悬臂型是可取的方案；而对于细长轴类零件，卧式则是最佳匹配。此外，随着复合测量技术的发展，现代影像测量仪已不再局限于单一类型，一些龙门型可搭配旋转台实现四轴测量，卧式机型也可增加垂直光路兼顾平面测量。自动化程度、软件功能以及与MES系统的对接能力，同样成为影响选型的重要变量。

影像测量仪的类型多样化，反映了制造业对质量检测精细化、柔性化的持续追求。无论是桌面上静待检验的微型齿轮，还是龙门下缓缓移动的航空结构件，每一类机型都在自身的应用领域扮演着不可替代的角色，共同构筑起精密制造的质量防线。
